接触式低速逆止器

永磁电动滚筒直连式逆止器NJG型逆止器

发布时间:2022/6/28 9:18:21访问次数:



一、产品概述

NJG(W)接触式逆止器是我公司根据低速大扭矩永磁电动滚筒使用工况研制开发的一种低转速、大扭矩的接触式逆止器。本系列逆止器外圈旋转,内圈固定,亦可外圈固定,内圈旋转,安装方便。适用于矿山、冶金、水泥、建材、能源以及轻化设备等行业的皮带输送机等驱动装置。

二、应用范围

  1. 适用于转速在0-150转范围的永磁电机(电动滚筒)或同等工况下的各种外(内)圈旋转的驱动装置。

  2. 工作环境温度为-20+50℃。

  3. 仅适用于单向运转的驱动装置。

    三、型号标记

    基本型由代号、转矩、以及滚筒旋向,安装孔径组成。

    NJG(W)接触式逆止器





内圈孔径100mm



NJ   G   11  (W) - S - 100

























示例:NJG11(W)-S-100其型号含义表示接触式逆止器,滚柱制动,额定逆止力矩11KN.m,外圈旋转,面对安装逆止器的滚筒端盖看滚筒的旋转方向为顺时针旋转,内圈孔径100mm





逆止器孔与轴的配合为F7/k6。止动销与端盖销孔为间隙配合,孔径为销轴直径+0.5+1mm

四、产品结构及工作原理

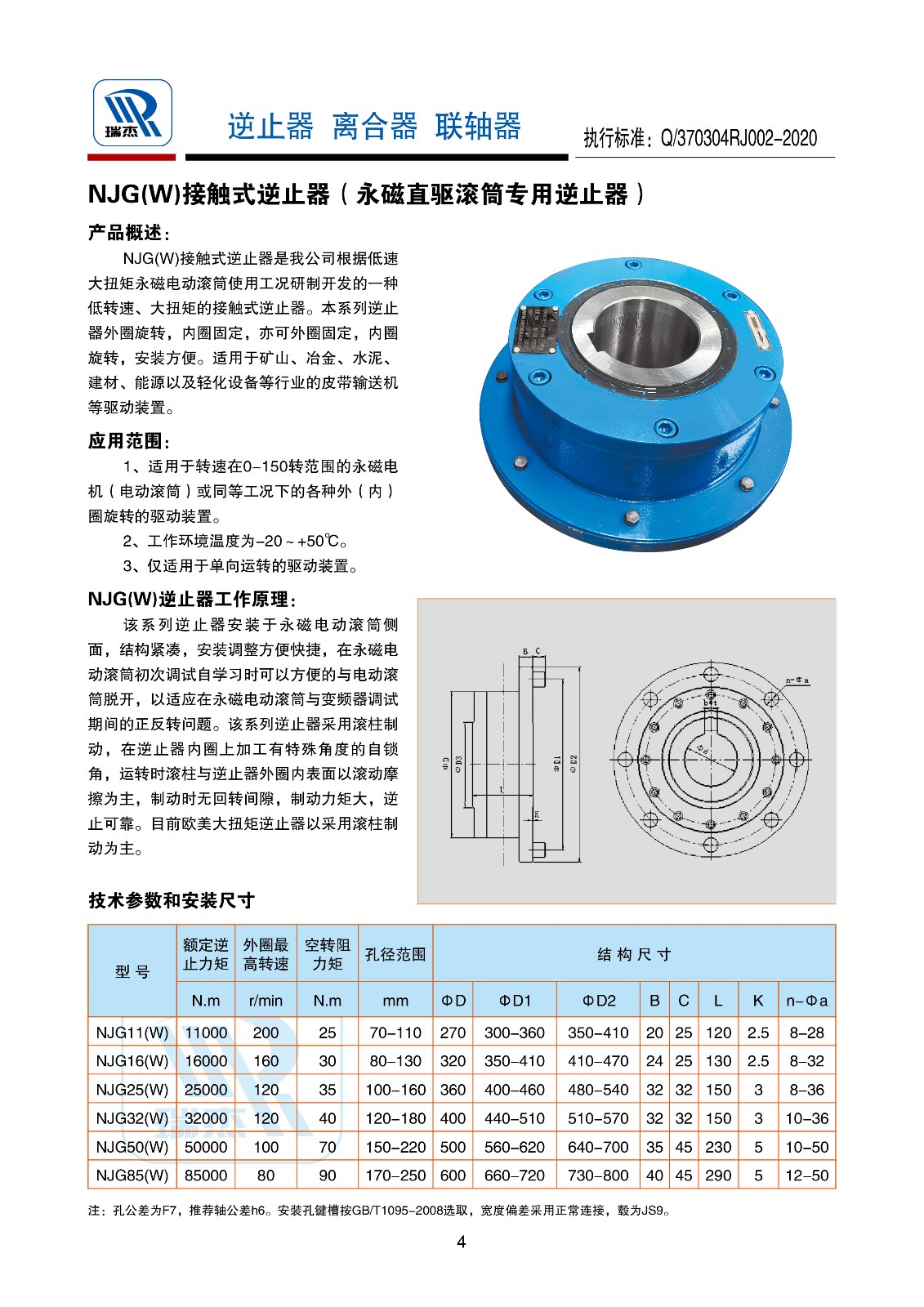

  1、产品结构图

   2NJG(W)逆止器工作原理

该系列逆止器安装于永磁电动滚筒侧面,结构紧凑,安装调整方便快捷,在永磁电动滚筒初次调试自学习时可以方便的与电动滚筒脱开,以适应在永磁电动滚筒与变频器调试期间的正反转问题。该系列逆止器采用滚柱制动,在逆止器内圈上加工有特殊角度的自锁角,运转时滚柱与逆止器外圈内表面以滚动摩擦为主,制动时无回转间隙,制动力矩大,逆止可靠。目前欧美大扭矩逆止器以采用滚柱制动为主。



   3、安装示意图
