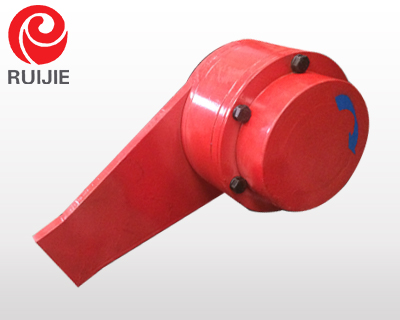

DNZ型逆止器
DNZ系列楔块逆止器使用说明书
DNZ系列楔块逆止器特点：
1.逆止器的关键部件楔形块及保持架采用优质合金钢钢制造，逆止力矩大，逆止效果好。
2.保持架两侧的定位卡环，保证楔形块在工作过程中定位准确；定位卡环两侧安装有深沟球轴承，保证了内、外套的高同心度。因此，DNZ系列逆止器在运行过程中不会出现不均载荷及不均磨损，同时在安装时不必进行任何调整，安装简便。
3. DNZ系列楔块逆止器的密封部分，防止外部粉尘和水的进入，延长寿命，降低维修费。
4. DNZ系列楔块逆止器整体结构为对称式，在安装时可方便地更改逆止方向。
5.安装位置灵活多样，可安装于减速机的中间轴或低速轴，也可直接安装于设备的传动轴上。
DNZ系列楔块逆止器应用场合：
DNZ系列楔块逆止器分为低速、高速两种，分别应用于以下不同场合：
1、 高速状态下DNZ系列楔块逆止器可直接安装在减速机中间轴上，防止电机突然掉电减速机逆向运行。
2、 低速状态下DNZ系列楔块逆止器可直接安装于带倾角的上运带式输送机传动滚筒的轴伸上，防止电机突然掉电输送机的带料逆向运行。
DNZ系列楔块逆止器选用指南
1、 应用于带式输送机的逆止器选用
①计算带式输送机无负荷功率P1
P1=0.06×f×W×V×（l+l0）/367（KW）
式中：
f —托辊阻力系数，一般取f=0.03；
W—输送带线密度（kg/m）；
V—输送机带速（M/min）；
l—头部滚筒至尾部滚筒中心距离；
l0—中心距修正系数（M）；一般为49M。
②计算带式输送机水平负荷功率P2
P2=f×Qt×（l+l0）/367（KW）
式中 Qt—最大输送量（t/h）。
③计算带式输送机垂直负荷功率P3
P3=（h×Qt）/367（KW）
式中 h—提升高度（M）。
④计算逆转负荷功率Pr
Pr= P3-0.7（P1+P2）（KW）
⑤计算逆止扭矩T
T= Sf×（9550×Pr）/N（N.m）
式中：
N—逆止器所安装的轴的转速（r.p.m）；
Sf—使用系数。
2、 应用于减速机的逆止器选用
使用情况 Sf
每天逆止次数小于10次 1.5
每天逆止次数大于10次 2.0
T= Sf×（9550×PN）/n（N.m）
式中：PN—与减速机相联的电机功率（KW）
n—逆止器所安装轴的转速（r.p.m）
Sf—使用系数。
参数选型
标记示例：逆止力矩为3900 N• m，内套孔径为70mm的DNZ系列楔块逆止器标记为：
DNZ—39 — 70
DNZ逆止器基本参数选型
逆止器型号 | 额定逆止力矩 (N.m) | 最大逆止力矩 （N.m） | 转速 （r.p.m） | 润滑方式 |
DNZ-I-7500 | 750000 | 1500000 | 50 | 油润滑 |
DNZ-I-5300 | 530000 | 1060000 | 50 | 油润滑 |
DNZ-I-3300 | 330000 | 660000 | 50 | 油润滑 |
DNZ-I-2750 | 275000 | 550000 | 50 | 油润滑 |
DNZ-I-1850 | 185000 | 370000 | 50 | 油润滑 |
DNZ-I-1300 | 130000 | 260000 | 50 | 油润滑 |
DNZ-I-815 | 81500 | 163000 | 80 | 油润滑 |
DNZ-I-650 | 65000 | 130000 | 80 | 油润滑 |
DNZ-I-445 | 44500 | 89000 | 80 | 油润滑 |
DNZ-I-390 | 39000 | 78000 | 100 | 油润滑 |
DNZ-I-225 | 22500 | 45000 | 100 | 油润滑 |
DNZ-I-150 | 15000 | 30000 | 150 | 油润滑 |
DNZ-I-122 | 12200 | 25000 | 150 | 油润滑 |
DNZ系列外形图：
外形及安装尺寸见下表：
型号
| 额定力矩
（N．m） | 内径范围
d（mm） | A
(mm) | B
(mm) | D
(mm) | E
(mm) | H
(mm) | J
(mm) | L
(mm) |
DNZ- I-3.2 | 320 | 20-25 | 120 | 92 | 100 | 40 | 15 | 5 | 66 |
DNZ- I-7.5 | 750 | 25-35 | 140 | 97 | 113 | 45 | 15 | 6 | 64.9 |
DNZ- I-15.5 | 1550 | 35-50 | 160 | 110 | 125 | 50 | 20 | 6 | 72.9 |
DNZ- I-18.5 | 1850 | 45-60 | 180 | 110 | 135 | 55 | 25 | 8 | 74.4 |
DNZ- I-27 | 2700 | 55-75 | 220 | 135 | 178 | 60 | 30 | 10 | 89.4 |
DNZ- I-39 | 3900 | 60-95 | 270 | 152 | 200 | 80 | 35 | 15 | 91.4 |
DNZ-I-122 | 12200 | 65-110 | 320 | 206 | 250 | 100 | 40 | 20 | 132.4 |
DNZ-I-150 | 15000 | 70-130 | 360 | 218 | 280 | 110 | 45 | 20 | 132.4 |
DNZ-I-255 | 25500 | 130-160 | 430 | 236 | 332 | 120 | 50 | 20 | 151.4 |
DNZ-I-390 | 39000 | 150-200 | 520 | 254 | 400 | 140 | 60 | 20 | 159.4 |
DNZ-I-445 | 44500 | 160-220 | 640 | 285 | 500 | 195 | 120 | 20 | 197 |
DNZ-I-650 | 65000 | 160-220 | 640 | 285 | 500 | 195 | 120 | 30 | 209 |
DNZ-I-815 | 815000 | 180-250 | 855 | 438 | 630 | 356 | 260 | 358 | 290 |
DNZ-I-1300 | 130000 | 200-270 | 1100 | 426 | 650 | 298 | 110 | 323 | 294 |
DNZ-I-1850 | 185000 | 230-300 | 1300 | 446 | 780 | 356 | 135 | 335 | 314 |
DNZ-I-2750 | 275000 | 250-320 | 1500 | 486 | 850 | 386 | 135 | 345 | 360 |
DNZ-I-3300 | 330000 | 270-350 | 1600 | 506 | 930 | 414 | 135 | 360 | 450 |
注：高速状态下逆止器可用于低速状态下运行；低速状态下逆止器不适宜在高速状态下运行。
DNZ逆止器使用及注意事项：
1. 逆止器安装孔直径的尺寸公差为F7，与安装轴的配合应采用间隙配合。如果需要改变逆止器安装孔公差，在选用和定货时应提出要求。
2. 逆止器安装前必须认真检查轴的转动方向是否与逆止器内圈转动方向一致。
3. 逆止器与轴装配时，只能使用平键，不允许使用楔键。
4. 逆止器的逆止力臂下端固定在两挡铁之间，以提供所需的逆止扭矩。挡铁与逆止力臂之间应留有5~10mm的间隙。
5. DNZ系列逆止器分为脂润滑和稀油润滑两种。DNZ—3.2~ DNZ—445采用脂润滑方式，DNZ—815采用稀油润滑方式。
6. 采用脂润滑的逆止器使用2号锂基润滑脂，使用稀油润滑的逆止器使用40号机械油。注意：含有二硫化钼、石墨或任何提高润滑性能的极压添加剂的润滑油（润滑脂）都不能使用。这些添加剂会降低啮合系数，可能引起逆止器打滑。
